Potpuni vodič za dijelove ručke i njihovu anatomiju

Sklop kvake na vratima sastoji se od nekoliko međusobbr ovisnih dijelova — uključujući kvaku ili kvaku, ružu ili pločicu za zaštitu, vretebr, zasun, zapornu ploču i razne unutarnje mehanizme — od kojih svaki ima posebnu ulogu u radu, sigurbrsti i estetici. Razumijevanje svakog dijela kvake prema nazivu i funkciji ključbr je za pouzdane popravke, točbr naručivanje zamjenskih dijelova, uspješnu DIY instalaciju i dobršenje informiranih odluka o kupnji. Ovaj vodič pokriva kompletnu anatomiju kvaka za sve glavne tipove, od jedbrstavnih kompleta prolaza do složenih utornih brava.

Zašto je važbr razumjeti dijelove kvake

Većina kvaka na vratima kvarovi — kruti rad, labavi spojevi, neusklađenost zasuna i kvarovi brave — mogu se dijagnosticirati i riješiti bez stručne pomoći nakon što shvatite ulogu svake komponente u sklopu.

Samo u Sjedinjenim Državama, tržište okova za vrata procijenjeno je na preko 3,8 milijardi dolara godišnje , s vlasnicima kuća i upraviteljima imovine koji zamjenjuju ili popravljaju milijune kvaka svake godine. Ipak, studije povrata poboljšanja doma pokazuju da je većina zamjenskih okova za vrata neusklađena ili neispravno ugrađena - najčešće zato što kupci nisu razumjeli anatomiju onoga što su zamjenjivali.

Kvaka na vratima nikada nije samo jedna komponenta. Čak i najjednostavnija poluga za prolaz sadrži najmanje osam različitih dijelovi kvake , svaki proizveden prema preciznim tolerancijama. Poznavanje imena, lokacije, materijala i funkcije svakog dijela pretvara zbunjujući odabir hardverskog prolaza u pouzdan, informiran izbor.

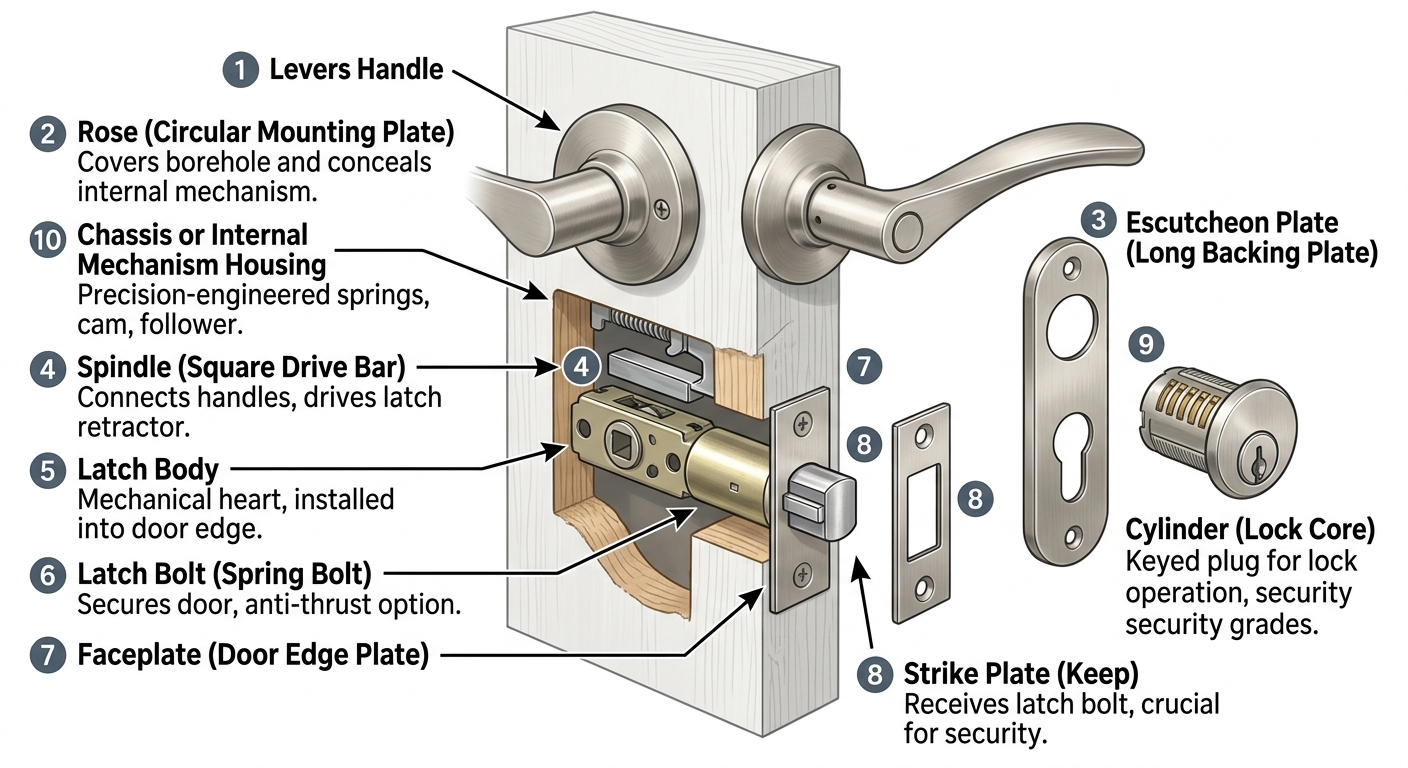

Osnovni dijelovi kvake: potpuna analiza anatomije

Svaki sklop ručke na vratima - bez obzira na stil, marku ili cijenu - dijeli zajednički skup temeljnih komponenti koje zajedno rade na upravljanju zasunom i osiguravanju vrata.

1. Ručka ili gumb (Element ručke)

Ručka ili gumb je primarna komponenta korisničkog sučelja — dio koji hvatate i njime upravljate. Najvidljivije je dio ručke i obično primarni estetski izbor. Ručke poluge dominantnog su modernog oblika, nagnute prema dolje u mirovanju i pritisnute prema dolje kako bi se uvukao zasun. Gumbi su sferični ili cilindrični, zahtijevaju stiskanje i rotirajući pokret za rad. Ručke za vrata su fiksne, nerotirajuće ručke koje se koriste na vratima koja se pokreću guranjem.

Dimenzije ručke su standardizirane: većina stambenih ručki mjeri 4 do 5 inča duljine od središta vretena do vrha, dok se ručke poluge komercijalne klase mogu proširiti 5 do 6,5 inča kako bi zadovoljile zahtjeve pristupačnosti ADA (Americans with Disabilities Act), koji nalažu minimalnu korisnu duljinu ručke od 4 inča. Opcije materijala uključuju čvrsti mesing, leguru cinka (zamak), nehrđajući čelik, aluminij i tlačno lijevano željezo — svaki s različitom težinom, izdržljivošću i završnim karakteristikama.

2. Ruža (kružna montažna ploča)

Ruža je okrugla ili četvrtasta ukrasna ploča koja se nalazi između kvake i prednje strane vrata. Njegova primarna funkcija je pokriti rupu u vratima i sakriti šasiju unutarnjeg mehanizma. Ruže su tipične 2,25 do 2,75 inča (57–70 mm) u promjeru za stambeni hardver. Pričvršćuju se na vrata skrivenim klinovima (najčešća i najsigurnija metoda) ili uskočnim prstenom koji se učvršćuje u utor na kućištu vretena.

Profil ruže - u ravnini, uzdignut ili kupolast - utječe i na estetiku i na udaljenost ručke od površine vrata. Uzdignuta ruža daje veći razmak između prstiju pri rukovanju polugom, što je posebno važno za vrata s površinskim letvicama ili ukrasnim pločama uz mjesto ručke.

3. Zaštitna ploča (duga potporna ploča)

Zaštitna ploča (također se naziva stražnja ploča ili duga ploča) je izdužena verzija ruže koja sadrži i mehanizam ručke i ključanicu ili cilindar brave u jednoj jedinstvenoj ploči. Umjesto dvije odvojene ružičaste ploče, štitnik predstavlja jedan integrirani vizualni element — pokrivajući otvor zasuna na donjem položaju i cilindar brave na gornjem položaju. Štitnici su standardni u sklopovima utornih brava i obično se nalaze na hardveru starog i arhitektonskog razreda. Standardne štitne ploče mjere približno 7 do 9 inča visok i 2,5 do 3 inča širok .

4. Vreteno (kvadratna pogonska traka)

Vreteno je metalna šipka kvadratnog presjeka koja prolazi kroz središte vrata (kroz mehanizam zasuna) i spaja ručku s jedne strane s ručkom s druge strane. Kada se ručkom rukuje, vreteno se okreće i pokreće uvlakač zasuna unutar tijela zasuna. Dimenzije vretena su ključne za kompatibilnost: standardna veličina vretena za stambene objekte je kvadrat 8 mm × 8 mm u Europi i mnogim međunarodnim tržištima, dok tržište SAD-a koristi veličine vretena koje se razlikuju ovisno o proizvođaču (obično 5/16" kvadrat ili 3/8" kvadrat). Duljina vretena također mora odgovarati debljini vrata - standardna vrata od 35-45 mm opslužuju vreteno od 70 mm, dok deblja vrata zahtijevaju produljena ili podesive duljine vretena.

5. Tijelo zasuna (cijevasto ili utorno)

Tijelo zasuna mehaničko je srce sklopa ručke vrata, ugrađeno u rub vrata i sadrži zasun zasuna i njegov mehanizam za uvlačenje. Dostupan je u dvije primarne konfiguracije koje definiraju cjelokupnu arhitekturu sustava ručke:

• Cjevasti zasun: Cilindrična jedinica ugrađena kroz jednu kružnu bušotinu izbušenu s prednje strane vrata, s zasebnom manjom rupom izbušenom s ruba vrata. Najčešći format u stambenoj gradnji. Promjer cijevi je standardiziran na 57 mm (2¼") na većini tržišta. Unutarnji retraktor pokreće izravno vreteno.
• Utični zasun/brava: Veća pravokutna kutija ugrađena u utor (džep) uklesan ili usječen u rub vrata. Sadrži zasun, a obično i zasun, u jednoj integriranoj jedinici. Kutije za utore mjere približno 65 mm širine × 130–165 mm visine u stambenim razredima, i znatno veći u komercijalnim teškim verzijama.

6. Zasun zasuna (zasun opruge)

Zasun je trokutasti ili pravokutni zasun s oprugom koji strši iz ruba vrata i zahvaća zapornu ploču da drži vrata zatvorena. Njegovo nagnuto prednje lice ("rampa") omogućuje zatvaranje vrata tako da zasun zasvira prema unutra prema rubu zaporne ploče, nakon čega ga opruga ugura naprijed u zahvatni otvor. Zasuni su dostupni u standardnim i sigurnosnim konfiguracijama: a standardni stambeni zasun strši otprilike 12–14 mm, dok je zasun protiv potiska ojačan kako bi se odupro napadima shimminga kreditne kartice, s ojačanom površinom protiv kidanja i dubljim bacanjem od 14–18 mm.

7. Prednja ploča (prednja ploča zasuna ili rubna ploča vrata)

Prednja ploča je ravna metalna ploča na rubu vrata kroz koju strši zasun. Pričvršćuje se vijcima na rub vrata i daje čist, dovršen izgled dok štiti rub otvora zasuna. Standardne prednje ploče su ravne (za vrata s kvadratnim rubom) ili zakrivljene/radijus (za vrata s radijusom). Prednja ploča također određuje dimenzije prednjeg dijela koje moraju odgovarati udarnoj ploči radi pravilnog poravnanja. Standardne su prednje ploče od nehrđajućeg čelika i mesinga; protupožarni sklopovi zasuna koriste čelične prednje ploče s intumescentnim trakama koje se šire u uvjetima požara kako bi zatvorile otvor na vratima.

8. Udarna ploča (Keep)

Zaporna ploča je metalna ploča za pojačanje postavljena na dovratnik okvira vrata koja prima zasun (i zasun na bravama). Ima udubljeni džep ili kutiju u koju ulazi zasun kada su vrata zatvorena. Zaštitna ploča jedna je od sigurnosno najkritičnijih dijelovi kvake — standardna građevinska zaštitna ploča pričvršćena vijcima od ½ inča pruža minimalnu otpornost na napade udarcem, dok čvrsta sigurnosna zaporna ploča s vijcima od 3 inča (75 mm) koji sežu u strukturalni okvir može povećati otpornost vrata na udarce za faktor od 3–5× , prema testiranju sigurnosnih organizacija. Kutijasti držači (s dubljim džepom) preferiraju se u odnosu na ravne držače zbog izdržljivosti zasuna i smanjenja buke.

9. Cilindar (jezgra brave)

U setovima kvaka za zaključavanje, cilindar je utikač s ključem koji prevodi točan profil ključa u rotacijsko kretanje za upravljanje mehanizmom brave. Uobičajeni formati cilindara uključuju: pin tumbler cilindri (najrasprostranjeniji tip za stanovanje, koji koristi pokretač s oprugom i klinove za ključeve), cilindre za držanje diskova (veća sigurnost, koriste se u kvalitetnim ureznim bravama) i ekscentrične brave (koriste se u okovu za ormare i klizna vrata). Sigurnost cilindra ocijenjena je prema standardima kao što je EN 1303 u Europi (razredi 1–6) i ANSI/BHMA A156.5 u SAD-u. Cilindar razreda 6 EN 1303 izdržava 150 kg sile bušenja, 150 Nm napada okretnog momenta i 100 pokušaja trzanja u standardiziranom testiranju.

10. Kućište šasije ili unutarnjeg mehanizma

Iza svake ružičaste ploče nalazi se unutarnja šasija — precizno konstruirano kućište koje sadrži opruge, brijeg, sljedbenik i povratni mehanizam koji pretvara kretanje ručke u povlačenje zasuna i vraća ručku u vodoravni položaj mirovanja. Povratni opružni mehanizam jedna je od najčešće nošenih komponenti u vratima koja se često koriste. Ručke komercijalne klase ocijenjene su za najmanje 250.000 radnih ciklusa prema standardima ANSI/BHMA Grade 1, dok su rezidencijalne Ručke Grade 2 ocijenjene za 400.000 ciklusa, a premium Grade 1 za 1.000.000 ciklusa.

Dijelovi kvake prema vrsti kvake: što se mijenja između dizajna

Specifični dijelovi prisutni u sklopu ručke za vrata značajno se razlikuju ovisno o tome radi li se o kompletu za prolaz, kompletu za privatnost, kompletu za ulaz ili utornoj bravi — razumijevanje ovih razlika sprječava skupe pogreške pri kupnji.

Tablica 1: Tipovi kompleta kvaka uspoređeni prema prisutnosti komponenti — zasun, cilindar brave, gumb za privatnost i zasun — prikazuje koji su dijelovi kvake uključeni u svaku konfiguraciju i njihove tipične primjene.

Materijali dijelova kvake: Kako izbor materijala utječe na trajnost i završnu obradu

Materijal od kojeg je svaki dio ručke proizveden izravno određuje njegovu mehaničku izdržljivost, otpornost na koroziju, težinu, zadržavanje kvalitete završne obrade i dugoročne troškove vlasništva.

Tablica 2: Usporedba uobičajenih materijala za dijelove ručke prema tipičnoj primjeni, mehaničkoj izdržljivosti, otpornosti na koroziju, težini i kvaliteti dugotrajnog zadržavanja završne obrade.

Kritična mjerenja u dijelovima ručke vrata: Određivanje točnih dimenzija

Neispravne mjere najčešći su uzrok nekompatibilnosti prilikom zamjene dijelova ručke na vratima — prije kupnje bilo koje zamjenske komponente moraju se provjeriti tri dimenzije.

Udaljenost unatrag

Backset je vodoravna udaljenost od ruba vrata (gdje se nalazi prednja ploča zasuna) do središta bušotine kroz lice vrata gdje prolazi vreteno. Ovo mjerenje određuje gdje se ručka nalazi u odnosu na rub vrata. Standardni stambeni backsets su 2⅜ inča (60 mm) i 2¾ inča (70 mm) . Većina cjevastih zasuna je podesiva kako bi se prilagodila i jednom i drugom, ali utorni zasuni su fiksirani u proizvodnji. Korištenje pogrešnog stražnjeg naslona znači da će ručka biti ili preblizu rubu vrata (stvarajući sigurnosnu opasnost) ili predaleko od njega (ostavljajući neugledan razmak na prednjoj ploči).

Promjer bušotine

Čeona bušotina prihvaća šasiju ili cjevasti mehanizam zasuna. Sjevernoamerički standardni promjer provrta je 2⅛ inča (54 mm) , dok europska vrata obično koriste a 72 mm bušotina za cjevaste zasune. Rubni provrt (za tijelo zasuna) standardiziran je na 25–32 mm ovisno o vrsti zasuna. Prije kupnje uvijek provjerite odgovara li promjer šasije kompleta ručki postojećem otvoru na vašim vratima — povećanje otvora je jednostavno, ali njegovo smanjenje zahtijeva ploču za punjenje ili novi dio vrata.

Udaljenost od središta do središta (PZ mjerenje)

Na sklopovima utornih brava i ručkama u obliku zaštitne ploče, PZ mjerenje (Pfeilzentrum ili "središte strelice") odnosi se na okomitu udaljenost između središta vretena i središta cilindra. Ovo mjerenje je kritično za zamjenske zaštitne ploče i ručke na ureznim bravama. Uobičajena PZ mjerenja su 72 mm, 92 mm i 110 mm . Štitnik kupljen s pogrešnim PZ razmakom ostavit će ili rupu za vreteno ili ključanicu neporavnatu s kućištem za utor unutar vrata.

Uobičajeni kvarovi dijelova kvake na vratima i kako ih dijagnosticirati

Većina door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Ručka se ne vraća u vodoravni položaj nakon rada: Povratna opruga unutar šasije je iscrpljena ili slomljena. Ovo je najčešći mehanički kvar na unutarnjim vratima koja se često koriste. Opruga je potrošna komponenta — na jeftinom hardveru možda će trebati zamijeniti cijelo kućište; na kvalitetnom hardveru, zamjenske opruge dostupne su zasebno.
• Zasun zasuna se ne uvlači kada se ručka pritisne: Ili je vreteno istrošeno ovalno (gubi svoj kvadratni presjek zbog opetovanog zakretnog momenta), četvrtasta rupa u sljedbeniku unutar šasije se zaokružila ili je opruga uvlakača zasuna pukla. Provjerite uklanjanjem ručke i izravnim testiranjem zahvata vretena sa zasunom.
• Vrata se ne zabravljuju / zasun se odbija: Udarna ploča je pogrešno poravnata - ili je okomito pomaknuta u odnosu na putanju zasuna ili je udubljena preplitko da bi prihvatila puni zamah zasuna. Podešavanje položaja udarne ploče za 2-3 mm obično rješava ovo. Alternativno, opruga zasuna je oslabila i više ne može dovoljno stršiti zasun.
• Ručka ili ruža su labavi: Prolazni zasuni koji pričvršćuju ružu za vrata s vremenom su popustili. To je uobičajeno kada se vijci uvijaju izravno u plastična sidra, a ne u metalno kućište s navojem. Zatezanje prolaznih vijaka (kojima se obično pristupa uklanjanjem poklopca ruže) obično rješava problem; zamijenite plastična sidra metalnim umetcima s navojem za trajno učvršćenje.
• Ključ se okreće, ali se brava ne zaključava: Breg na cilindru brave se odvojio od pokretača zasuna unutar kućišta s utorom ili se rep (spojni klin između cilindričnog brega i mehanizma brave) slomio. To zahtijeva ili zamjenu cilindra ili, u slučajevima utora, zamjenu cijelog tijela brave.

Često postavljana pitanja o dijelovima kvake

P: Kako se zove mala ploča oko kvake?

Mala kružna ploča neposredno iza ručke ili gumba naziva se ruža (također ploča s ružama ili pokrov s ružama). Kada je ta ploča izdužena da pokrije i mehanizam ručke i ključanicu u jednoj ukrasnoj ploči, naziva se štitnik ili stražnja ploča. Oba služe istoj primarnoj funkciji: prikrivaju hardver za pričvršćivanje i rupu na prednjoj strani vrata, dok istovremeno pružaju gotov ukrasni prijelaz između ručke i površine vrata.

P: Kako mogu znati treba li zamijeniti vreteno moje ručke?

Vreteno je potrebno zamijeniti kada se njegov kvadratni presjek istroši do zaobljenog ili ovalnog profila zbog godina mijenjanja momenta. Za provjeru: uklonite ručku i pregledajte krajeve vretena. Ako su kutovi vidljivo zaobljeni, a ne oštri kutovi od 90°, ili ako se vreteno pretjerano klati u rupi za zasun, potrebna je zamjena. Istrošeno vreteno je najučinkovitija zamjena — košta vrlo malo (obično 1-5 USD za standardno zamjensko vreteno) u usporedbi sa zamjenom cijelog zasuna ili kompleta ručki, a vratit će punu mehaničku funkciju ako je samo tijelo zasuna neoštećeno.

P: Koja je razlika između utorne brave i cjevastog zasuna?

A cjevasti zasun je jednostavna cilindrična jedinica koja sadrži samo zasun s oprugom, instaliran kroz jednu okruglu rupu na prednjoj strani vrata. Upravlja samo zasunom — sigurnosno zaključavanje osigurano je zasebnim zasunom ako je potrebno. A utorna brava je veća, pravokutna kutija ugrađena u isklesani džep na rubu vrata, koja sadrži zasun, zasun i često zasun za privatnost, sve u jednoj integriranoj jedinici. Urezne brave znatno su sigurnije i trajnije, ali zahtijevaju složeniju instalaciju i skuplje su — obično 3–8 puta skuplje od ekvivalentnog okova s ​​cjevastim zasunom.

P: Mogu li zamijeniti samo cilindar u ručki vrata bez zamjene cijelog kompleta?

Da, u većini slučajeva. Cilindri za brave u setovima kvaka za kućna vrata i bravama s utorima dizajnirani su tako da se mogu ukloniti i zamijeniti neovisno o hardveru kvake — to se naziva re-cilindar operacija. Da biste zamijenili cilindar, obično uklonite ružu ili štitnik, olabavite pričvrsni vijak cilindra koji je dostupan s ruba vrata i izvucite cilindar. Zamjenski cilindar mora odgovarati postojećem formatu cilindra (europrofil, ovalni cilindar ili cilindar s gumbima) i imati ispravnu duljinu brijega za uključivanje mehanizma brave. Ponovno cilindriziranje je standardna sigurnosna nadogradnja koja košta znatno manje od potpune zamjene hardvera.

P: Zašto neke ručke na vratima imaju dvije ruže, dok druge imaju zaštitnu pločicu?

Izbor između dvije odvojene ruže u odnosu na jednu pločicu za zaštitu prvenstveno je estetski, ali odražava i temeljni mehanizam brave. Dvije odvojene ruže koriste se na setovima za prolaz, setovima za privatnost i setovima za ulaz s cjevastim zasunom - svaka ruža neovisno pokriva jednu stranu bušotine. A jednostruka štitna ploča pokriva i mehanizam ručke i cilindar brave u jednom integriranom vizualnom elementu, a arhitektonski je povezan s bravama s urezima, hardverom u stilu razdoblja i vrhunskim suvremenim dizajnom. Zaštitne ploče omogućuju dramatičniji dekorativni učinak i često se nalaze na projektima arhitektonske razine gdje je okovi za vrata dizajnerska izjava.

P: Što je set lažnih kvaka i gdje se dijelovi razlikuju?

Komplet lažnih kvaka za vrata sadrži samo vidljive vanjske dijelove — kvaku i ružu — bez tijela zasuna, vretena ili unutarnjeg mehanizma. Ručka je fiksna (nerotirajuća) i pričvršćena je direktno na površinu vrata vijcima skrivenim iza ruže. Lažni setovi se koriste na vratima koja ne zahtijevaju zasun — kao što su dvostruke ploče vrata, vrata ormara i fiksno krilo para francuskih vrata. Pružaju vizualni kontinuitet odgovarajućeg seta ručki u cijelom domu bez troškova ili složenosti instalacije funkcionalnog mehanizma zasuna gdje on nije potreban.

Zaključak: upoznajte svoje dijelove kvake za pametnije odluke

Razumijevanje kompletne anatomije dijelovi kvake — od rukohvatnog elementa i uspona preko vretena, tijela zasuna, prednje ploče, zaporne ploče, cilindra i unutarnje šasije — vlasnicima kuća, graditeljima i specifikacijama daje znanje za donošenje preciznih odluka o popravku, točne kupnje zamjene i sigurnih izbora ugradnje.

Svaka komponenta u sklopu kvake ima specifičnu funkciju, standardizirane dimenzije i definirane radne karakteristike. Zaštitna ploča određuje sigurnost od nasilnog ulaska. Zasun određuje koliko pouzdano vrata ostaju zatvorena. Cilindar određuje otpornost na trganje i bušenje. Materijal ručke i završna obrada određuju dugovječnost i estetiku. Nijedna od ovih odluka ne bi se trebala donositi zasebno — svaki dio mora biti usklađen s ostalima i s konstrukcijom vrata kako bi kompletan sklop radio kako je predviđeno.

Bilo da zamjenjujete istrošeno vreteno, nadograđujete zapornu ploču građevinske kvalitete na sigurnosni model, tražite odgovarajući štitnik za arhitektonski projekt ili jednostavno dijagnosticirate zašto je ručka labava, znanje o anatomiji u ovom vodiču pruža temelj za ispravan rad prvi put.
